프레스금형

고객이 요구하는 성능 / 품질 / 신뢰성에 대해서
당사 제품 제조와 관련하여 차별화 기술을 적용하고 있습니다.

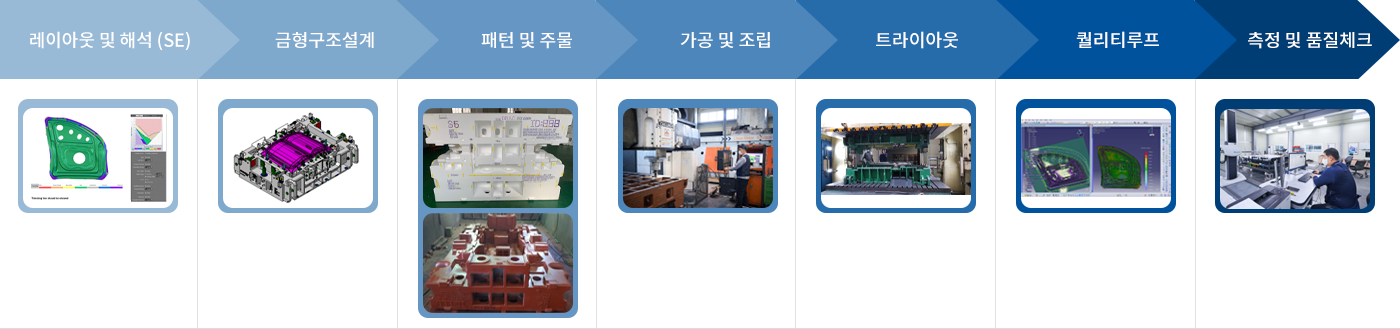

  1. 레이아웃 및 해석(SE) 구조해석
  2. 금형구조설계 RP
  3. 패턴 및 주물 물성평가
  4. 기공 및 조립 DPA(작업성)
  5. 퀄러티루프 GQMS
  6. 트라이아웃 설계표준
  7. 측정 및 품질체크 영상품평
핵심 고객요구사항 대응방안

사전 검증을 통한 품질목표 달성으로 고객의 신뢰 확보

  • Reverse Engineering을 통한 품질 향상

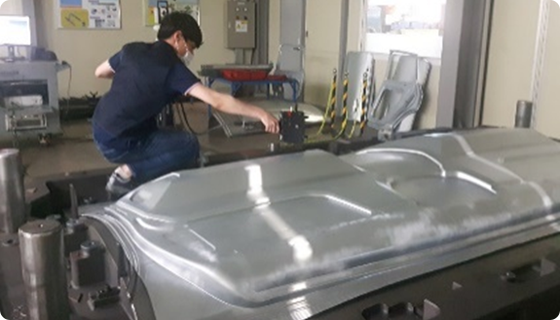

  • 제품, 금형 스캐닝

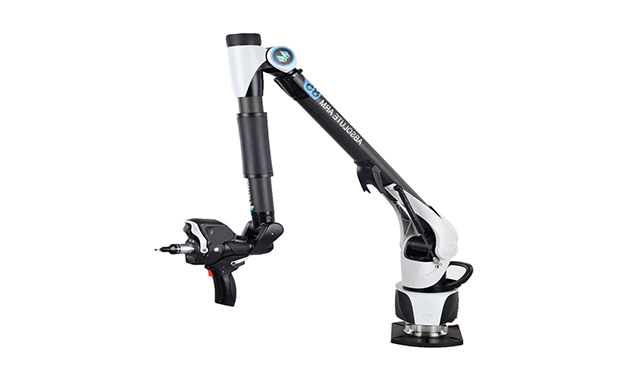

  • 판넬/금형 측정 –CMM

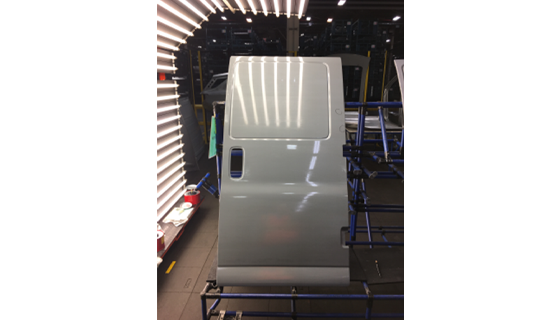

  • 판넬측정 – Highlight Check

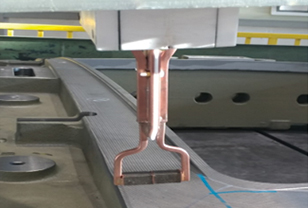

  • 인덕션 하드닝
    • 01. Method Plan Simulation
      Software Qty Version
      Auto-Form 4 R10
      Auto form Process design 1 R10
      Auto form Triboform 2 R10

      양쪽 드래그로 확인해 주세요

    • 02. 3D Design
      Software Qty Version
      CATIA 24 R29
      UG 6 NX12
      PRO-E 1 3.0
      Auto-CAD 33 Ver. 13
      VIZ Design 16 Ver. 1.5
      Spinfire 10 -
      3D Viewer 12 Ver. 2.1

      양쪽 드래그로 확인해 주세요

    • 03. CAD/CAM
      Software Qty Version
      Power Mill 2 Ver. 2017
      3D Pro 1 Ver. 3.5
      NC Brain 2 -
      ALFO NC 5 Ver. 1.5
      Z-Master 2 Ver. 2000

      양쪽 드래그로 확인해 주세요

    • 04. Scan&Applied Engineering

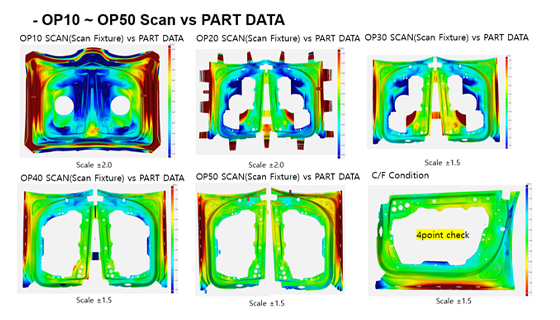

      Quality Loop with Scan Panel - Process
      1.Scan 2.Quality Check 3.Simulation 4.Comparison 5.Compensation 6.Quality Improvement

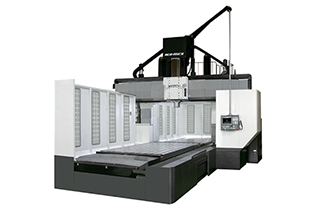

  • Model Brand Table Size RPM (MAX) Qty

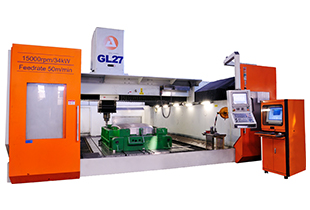

    GL-27 APEC 5,000 x 2,750 15,000 1

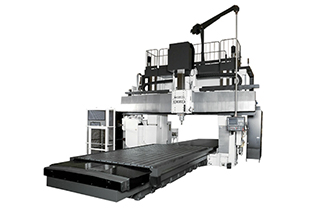

    MCR-B3 OKUMA 5,000 x 2,500 (3+2축) 6,000 (10,000) 3

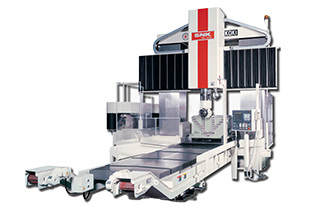

    RB-4NM SNK 4,000 x 2,000 8,000 1
    MCR-A5C OKUMA 4,000 x 2,000 6,000 1
    MDB-1 OKUMA 4,000 x 2,000 3,000 1
    MDB-2 OKUMA 3,000 x 1,500 3,000 1
    TOTAL 8

    양쪽 드래그로 확인해 주세요

    • Load Chart
    • 2 Shifts
    • 3,212 Hr/Month
    • Outsourcing (2D & 3D Rough)

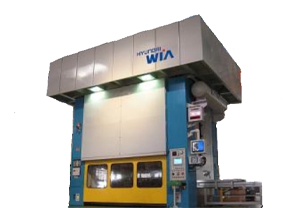

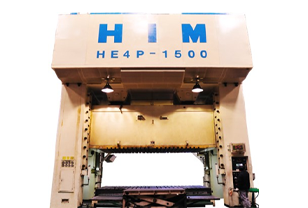

  • Capacity Brand Type Bolster Size Press Height Cushion Stroke Qty
    2400 Ton WIA Mechanical 5,500 x 2,600 1,700 350 1
    2000 Ton HWA IL Mechanical 4,800 x 2,500 1,650 350 1

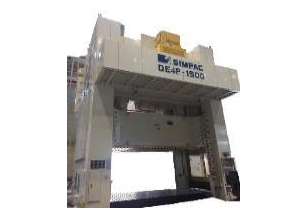

    1500 Ton SIMPAC Mechanical 4,500 x 2,500 1,700 350 1
    1500 Ton HWA IL Mechanical 4,000 x 2,400 1,400 300 1
    1200 Ton SY Hydraulic 3,700 x 2,500 2,000 350 1
    300 Ton UGA Hydraulic 4,800 x 2,500 2,500 - 2
    200 Ton HWA IL Hydraulic 4,500 x 2,500 2,500 - 1
    100 Ton JEIL Hydraulic 4,000 x 2,500 2,100 - 1
    TOTAL 9

    양쪽 드래그로 확인해 주세요

    • Load Chart
    • 3,212 Hr/Month
    • Supervisor Team (10/30-In/Out)

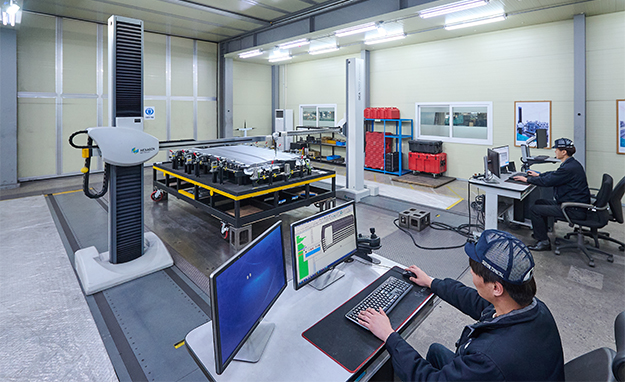

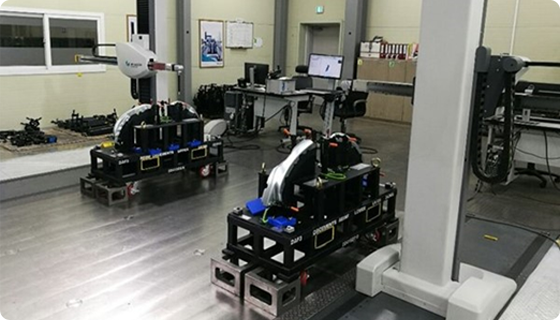

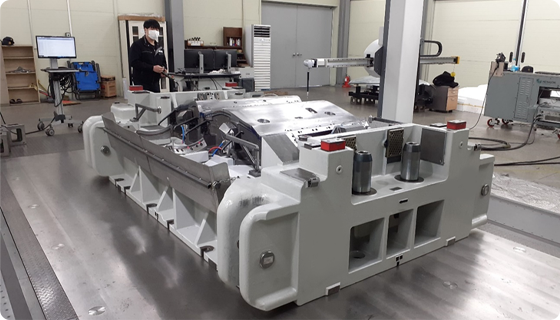

    • CMM Inspection
      Maker Type Size Software
      HEXAGON Dual Arm 6,000 x 3,000 PC-DMIS

      양쪽 드래그로 확인해 주세요

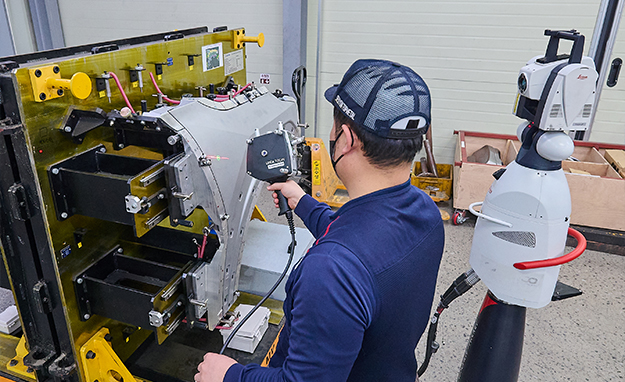

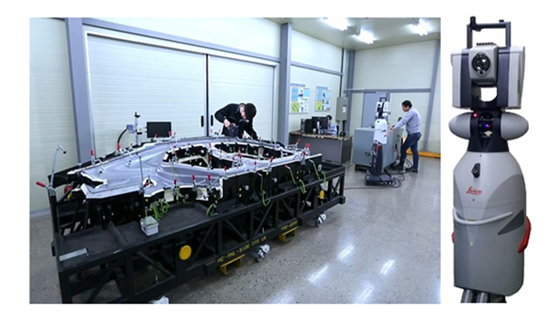

    • Laser Scan
      Maker Type Size Software
      LEICA Portable - PolyWorks

      양쪽 드래그로 확인해 주세요

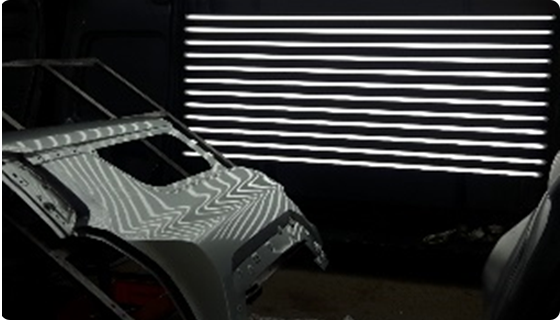

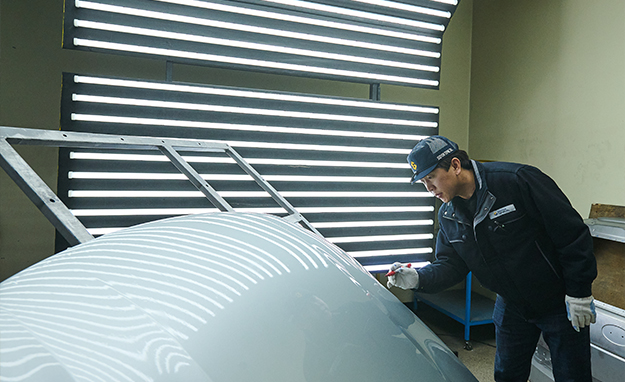

    • Highlight Check
      Maker Type Size Software
      TOPMETAL - 1,600 x 2,000 -

      양쪽 드래그로 확인해 주세요

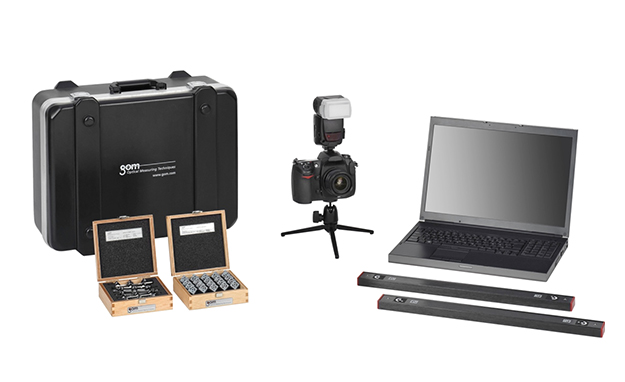

    • Argus
      Maker Type Size Software
      ARGUS Camera - GOM

      양쪽 드래그로 확인해 주세요

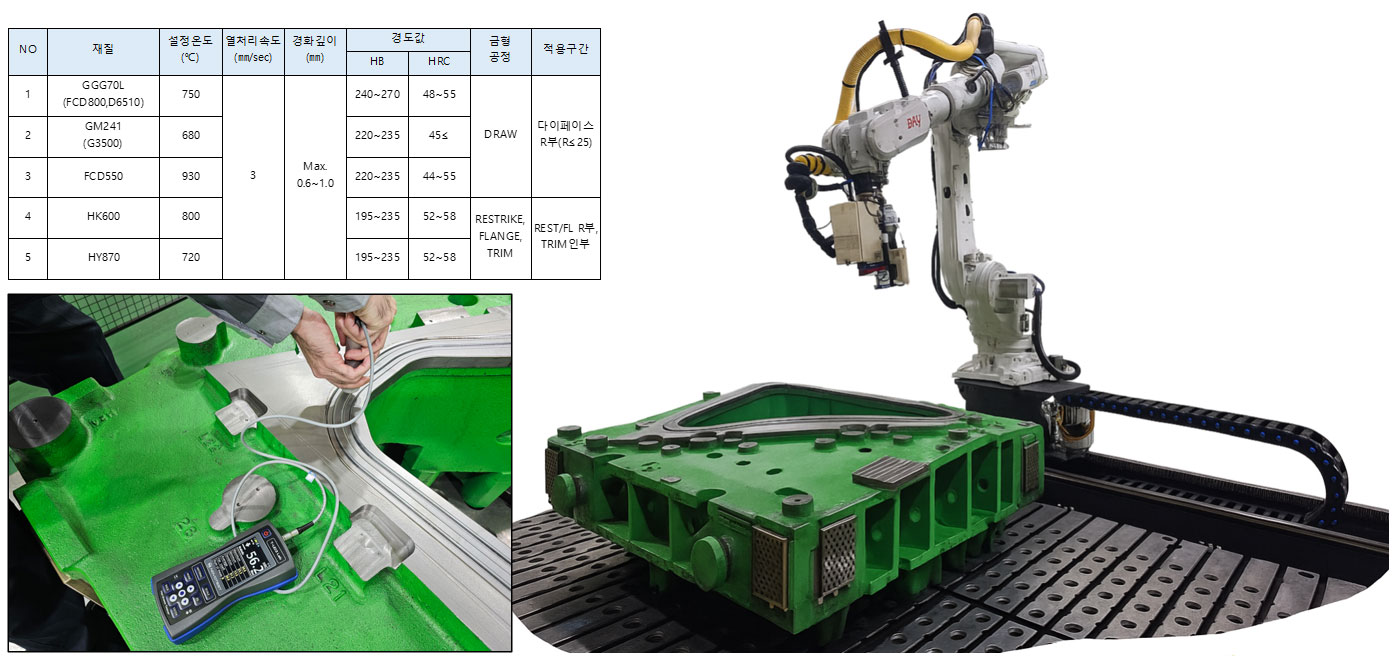

  • Material HRC Measuring Area
    FCD55 (GGG50, GM245) 42~ 45.3
    • Bead
    • Shape (over 10R)
    • Shape (below 5R)
    GGG70L (HD700, GM246M) 52~ 57.5
    GM338M 50~ 56.4

    양쪽 드래그로 확인해 주세요

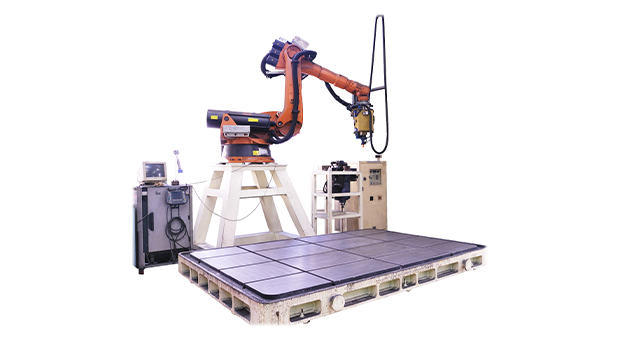

    TEACHING
    COIL EXCHANGE

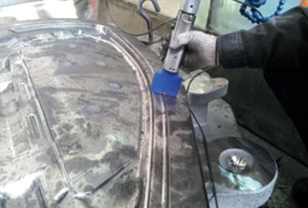

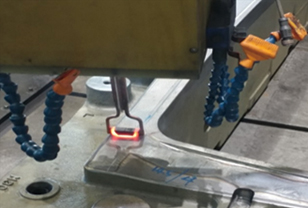

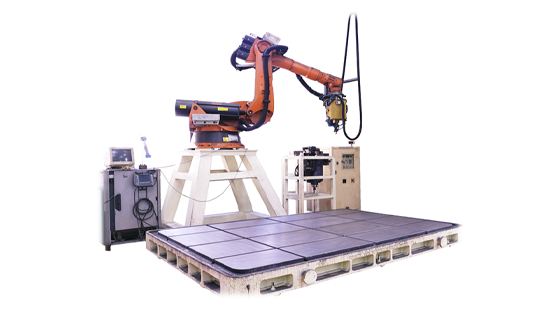

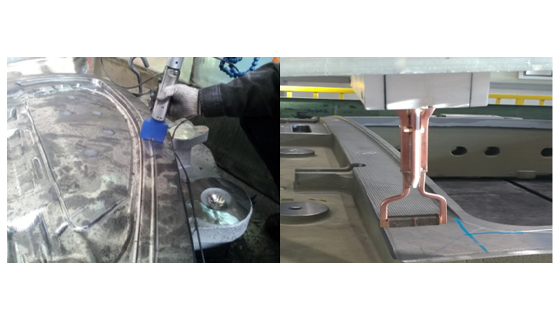

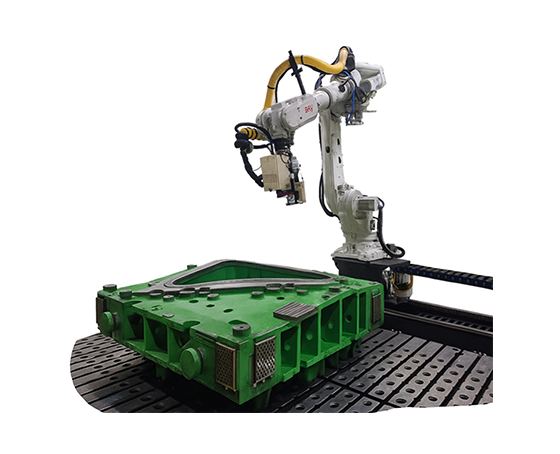

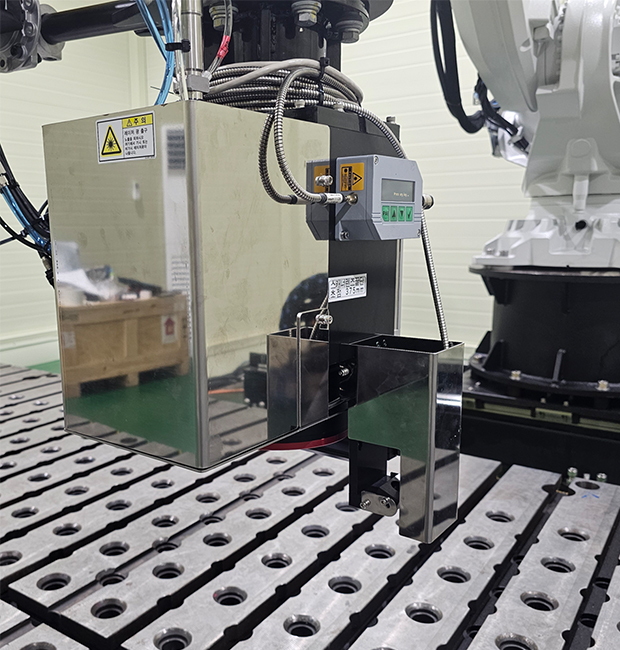

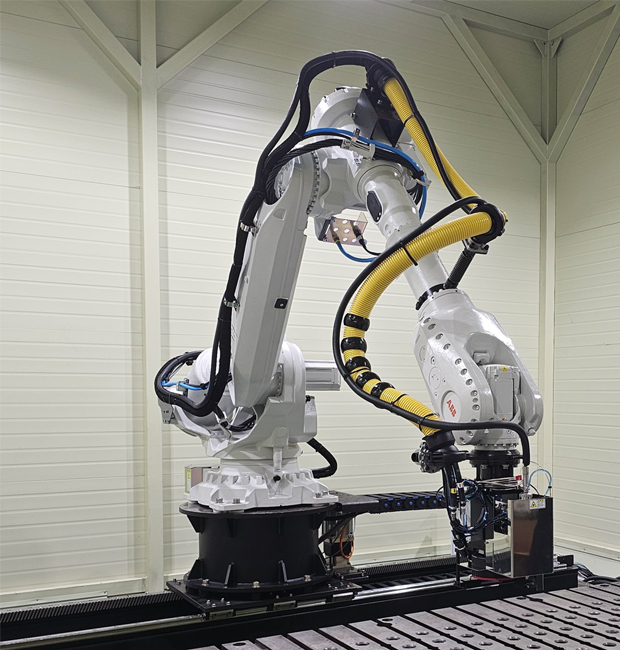

    HARDENING

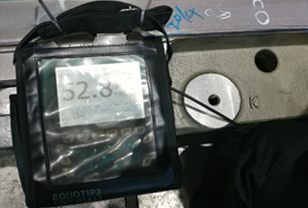

    HRC MEASURING
